GESIS® RAN

Von der Konzeptionierung bis zur Ausschreibung - Unsere erfahrenen Mitarbeiter begleiten Ihr Projekt auch vor Ort

• Planung der Dimensionierung
• Konzeption und Festlegung elektrischer Schnittstellen
• Einbauplanung
• Befestigungsplanung

Bei Bedarf erstellen wir gemeinsam mit unseren Kunden die notwendigen Ausschreibungstexte.

• Für öffentliche Ausschreibungen in neutraler Formulierung
• In Textform (.txt oder .docx)
• In GAEB
• Nach Absprache auch in anderen Formaten

Die notwendigen Unterlagen zu den Verteilern werden digital zur Verfügung gestellt - auf Kundenwunsch hin auch in anderer Form.
Dies erspart unseren Kunden viel Detailarbeit.

• Mechanische Aufbaupläne
• Elektrische Verdrahtungspläne
• Stücklisten

Funktionale Komponenten wie Schutzschaltgeräte, Automationsgeräte und Netzteile  müssen in den Verteiler eingebaut werden.

• Viele unserer Kunden, vor allem aus der Gebäudeautomation, stellen ihre Elektronik bei
• Wieland ergänzt die Verteiler mit aktiven und passiven Bauelementen zu funktionalen Einheiten

Um den Bauabläufen gerecht zu werden, können wir die Verteiler zusammen mit weiteren Komponenten kommissionieren und termingerecht an die Baustelle liefern.

• Für vordefinierte Einheiten, z. B. Etagen
• Systemverteiler inklusive externer Leitungen, Steckverbinder usw.
• Konfektionierte, externe Feldgeräte (Ventilstellantriebe, Taupunktwächter...)

Die Systemverteiler werden gemäß der geltenden Normen und Richtlinien gefertigt und stückgeprüft.

• Stückprüfung
• CE Kennzeichnung auf Kundenwunsch
• EMV-Betrachtung
• IP Schutzart-Betrachtung

Die Beschriftung der Ein-/Ausgänge und das Anbringen von Etiketten oder Identifikationsnummern ist wesentlich für die Erstellung und den Betrieb von Anlagen.

• Beschriftung individuell
• Aufbringen von z. B. eingebauten oder vorgegebenen Geräte-IDs
• Aufbringen von AKS
• Barcode oder QR-Code Erstellung

• Die dezentrale Installation ermöglicht durch die einfache Projektierung und kurzen Installationszeiten eine schnelle Inbetriebnahme.
• Umrüstungen gestalten sich flexibel, dank einfacher und zukunftssicherer Strukturen.
• Mehr Nettonutzfläche, durch kleinere Technikräume. Dank der Dezentralität wird die Automationselektronik nicht in der Hauptverteilung untergebracht.
• Drehstromversorgung bis kurz vor dem Verbraucher, hierdurch wird die Energieeffizienz gesteigert.
• Raumautomationsgeräte befinden sich im jeweiligen Raum, Sicherungselemente (FI, LS) direkt vor Ort.

Ein Systemverteiler ist eine Schaltgerätekombination nach IEC 61439.

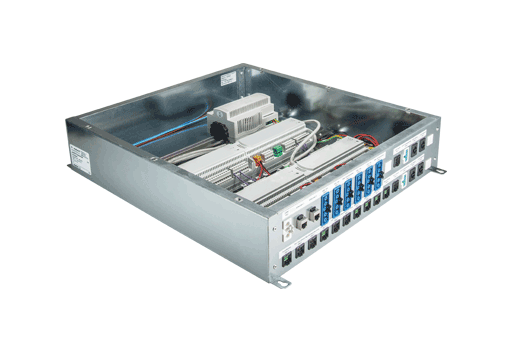

Die Wieland Systemverteiler nehmen projektspezifisch alle benötigten Komponenten der Elektroinstallation sowie Gebäudeautomation auf. Die Systemverteiler können als Black-Box betrachtet werden, die die passenden Schnittstellen zur Feld- und Managementebene bereitstellt.

• Im Gegensatz zur konventionellen Installation können Sie erst die Leitungen verlegen und den Systemverteiler zu einem späteren Zeitpunkt installieren.

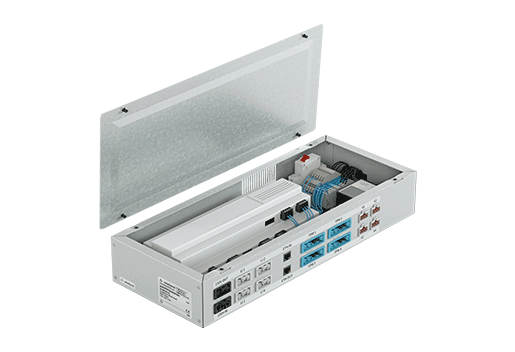

• Durch das robuste Stahlblechgehäuse sind die sensiblen elektronischen Einbaugeräte auch in einem rauen Bauumfeld geschützt untergebracht.
• Die Verteiler können an Wänden, Decken und Böden montiert werden. Für die einfache Montage erfolgt die Befestigung mittels in Laschen angebrachten Schlüssellöchern.
• Die Steckbarkeit der Installation gestaltet diese schnell, einfach und sicher.
• Fehlsteckungen werden dank der Codierung der Installationssteckverbindersysteme vermieden.

Unsere Systemverteiler sind CE-zertifiziert.

Beim Öffnen des Systemverteilers erlischt die CE-Kennzeichnung nicht. Führen Sie allerdings Änderungen am Verteiler durch, wie beispielsweise an den Leiterquerschnitten, erlischt die Zertifizierung.

Die Systemverteiler unterliegen einer Typprüfung, welche EMV, Temperatur, IP, die IK-Prüfung und die Korrosionsprüfung beinhaltet. Zudem wird eine Stückprüfung durchgeführt, welche aus einer Sichtprüfung, einer Kurzschluss- und Verpolungsprüfung und einer Durchgangsprüfung besteht.

Eine Funktionsprüfung kann auf Kundenwunsch erfolgen.

• Die Verteiler kommen, wenn gewünscht, fertig parametriert auf die Baustelle und können ohne weitere vor-Ort-Maßnahmen direkt in Betrieb genommen werden.
• Die Funktionsprüfung erfolgt durch Prüfstecker.
• Durch die Steckbarkeit unserer Systemverteiler sind einzelne Komponenten einfach austauschbar.

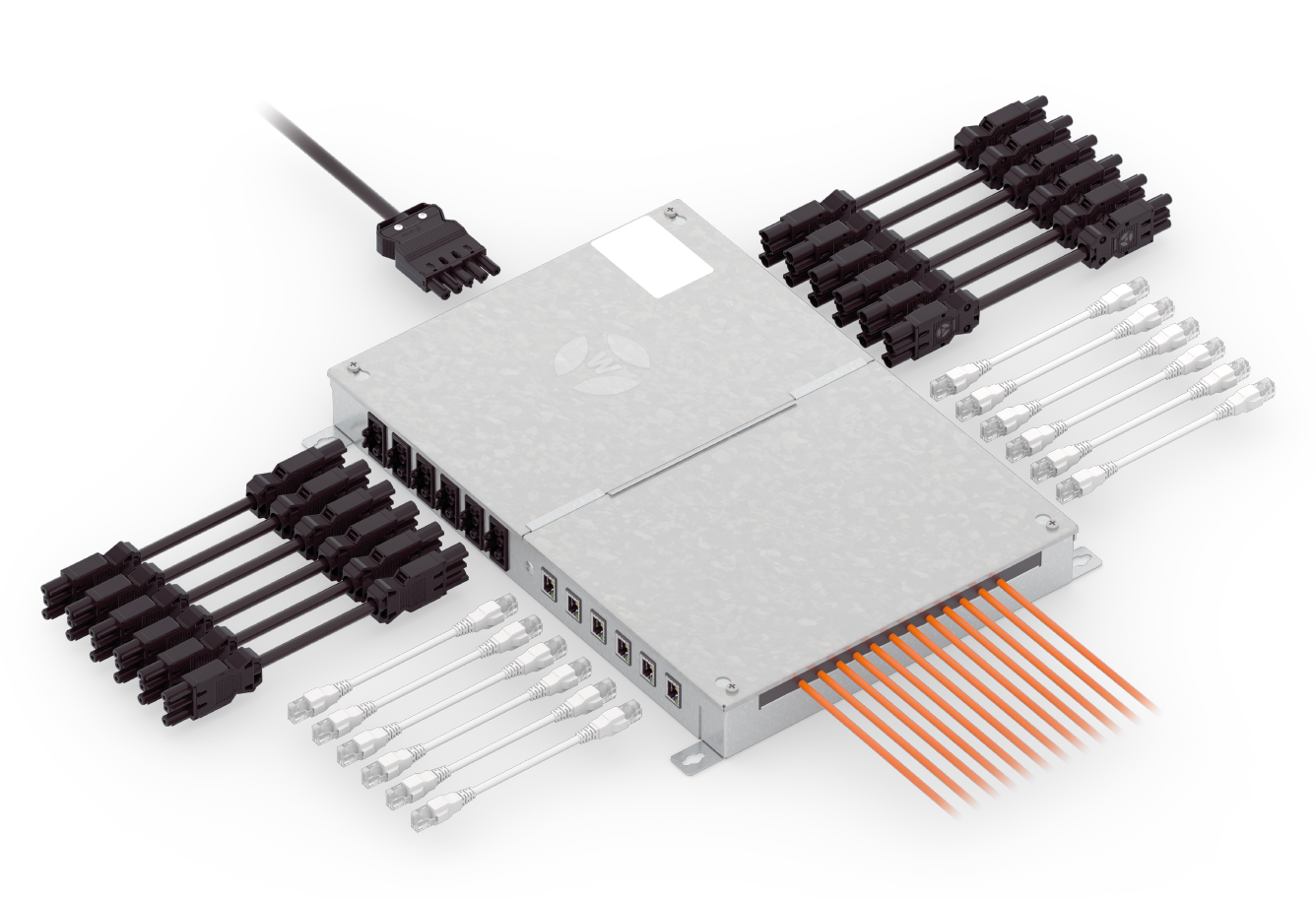

Durch unsere steckbare Elektroinstallation mit dem Installationssteckverbinder-System gesis® können die Systemverteiler einfach und schnell ausgetauscht werden. Dabei wird die vorhandene Infrastruktur genutzt.

1. IDEE
Bei der zukunftsorientierten Gebäudeplanung sind innovative Lösungen gefordert.
Eine dezentrale und eventuell steckbare Installation bietet Ihnen viel Flexibilität und sollte in Betracht gezogen werden.

2. KONZEPTIONIERUNG
Zur Vorstellung bei Bauherren oder Entscheidern erstellen wir Ihnen gerne ein Konzept.

Technischer Kontakt:
Tel. +49 951 9324-996  / E-Mail: building@wieland-electric.com
Kontakt zu Ihrem zuständigen Ansprechpartner vor Ort über unsere Zentrale:
Tel. +49 951 9324-0  / E-Mail: info@wieland-electric.com

3. KONKRETISIERUNG
Sie sind schon in der Vor-/Entwurfsplanung: Wir unterstützen Sie bei der Umsetzung Ihrer konkreten Planung bis hin zur Kostenschätzung und letztendlich zur Ausschreibung.

4. AUSSCHREIBUNG UND ANGEBOT
Sobald sich die Ausschreibung auf dem Markt befindet, erhalten die ausführenden Firmen die Angebote von uns – und können sich um die Ausführung bewerben.

5. BESTELLUNG
Die ausführende Firma bestätigt mit Unterschrift auf den Verteilerplänen die Richtigkeit der geplanten Ausführung. Die Fertigung der Verteiler wird angestoßen.

6. AUSLIEFERUNG
Die stückgeprüften Verteiler, eventuell mit zusätzlichen Kommissionierungen, werden wie vereinbart an die gewünschte Adresse geliefert.

7. WEITERER SERVICE
Sollten sich weitere Aspekte ergeben, dann steht unser Team vor Ort und in Bamberg jederzeit für Sie zur Verfügung.



Was bedeutet eine Gebäudeinstallation mit unseren Produkten für Sie?

1. GRUNDÜBERLEGUNG
Zunächst sollten ein paar grundsätzliche Fragen geklärt werden.

• Welche Funktionen sollen integriert werden?
• Welche Elektronik wird zum Einsatz kommen?
• Welche Raumeinheiten werden angesteuert?
• Welcher Bauraum steht zur Verfügung bzw. wird benötigt?
• Wird die Anlage steckbar installiert?

2. BERATUNGSTERMIN
Kontaktieren Sie uns und vereinbaren Sie einen Beratungstermin mit uns. Bei diesem können notwendige Einzelheiten geklärt werden. Ziele des Termins sind unter anderem die Spezifikation des Systemverteilers, die Definition des Ausschreibungstextes und eine Kostenschätzung.

Aber auch über die folgenden Punkte werden wir sprechen:

• Festlegung der Elektronik und Einbauten
• Festlegung der Anschlussart
• Planung der Verteilergröße und des Materials
• Optimierung von Verteilervarianten und Mengengerüsten
• Bestimmung von Zubehör wie Steckverbinder oder konfektionierte Leitungen

3. AUSSCHREIBUNG
Sie schreiben die Verteiler und das Zubehör aus.

• Sie erhalten von uns eine Kostenschätzung
• Wir stellen die Ausschreibungstexte zusammen – gerne auch neutral
• Wir bearbeiten die Anfragen der Installateure

4.AUSFÜHRUNG
Die ausführende Firma bestellt die benötigten Komponenten.

• Benennung des Wieland Projektleiters
• Erstellung des Aufbauplans und EPLANs
• Finale Freigabe der Verteiler durch Unterschrift der ausführenden Firma
• Fertigung und Stückprüfung der Systemverteiler gemäß geltenden Normen und Richtlinien
• Übergabe von Unterlagen und Plänen an die ausführende Firma

Was verändert sich in der Installation und im Ablauf?

1.AUSSCHREIBUNG
Sie erstellen die Kostenermittlung.

• Einforderung eines Angebots bei Wieland entsprechend der Ausschreibung
• Eventuelle Benötigung genauerer Spezifikationen
• Erstellung eines Netto-Angebots im Falle einer individuellen Kundenlösung

2.FINALE AUSLEGUNG
Nach der Auftragserteilung bestellen Sie die Verteiler.

• Benennung des Wieland Projektleiters
• Festlegung von Aufbau und Verdrahtung – in Abstimmung
• Anstreben von Optimierungen auf Basis der realen Gegebenheiten
• Besprechung der Lieferung und Logistik
• Zeichnungserstellung durch Wieland Electric
• Freigabe zur Fertigung durch Auftraggeber
• Eventuell Bemusterung

3. FERTIGUNG BEI WIELAND
Die Verteiler werden bei Wieland entsprechend den Vereinbarungen gefertigt.

• Bearbeitung und ggf. Beschichtung von Blech (Kunststoff)
• Einbau und Verdrahtung von Elektronik und weiteren Geräten, Beschriftung der Verteiler
• Stückprüfung der Verteiler

4.LIEFERUNG
Die Verteiler werden wie vereinbart an die Wunschadresse geliefert.

• Kommissionierte Lieferung der Verteiler mit weiteren Komponenten
• Termingerechte Lieferung per Spedition zur Wunschadresse

Die Soft- und Hardware wird nach Kundenvorgaben parametriert. Des Weiteren erfolgt eine Beschriftung und Kommissionierung. Mögliche Produkte aus Drittsystemen können integriert werden. Zudem beraten wir Sie gerne zum Gesamtkonzept der dezentralen Elektroinstallation.

Ja, die Ausschreibungstexte werden entsprechend den gemeinsamen Vereinbarungen gestaltet.

SIE ERHALTEN VON UNS:

• Ausschreibungstexte mit direktem Bezug zu Wieland Electric
• Neutralisierte Ausschreibungstexte
• Ausschreibungen in den entsprechenden Formaten Word und GAEB, weitere Formate auf Anfrage

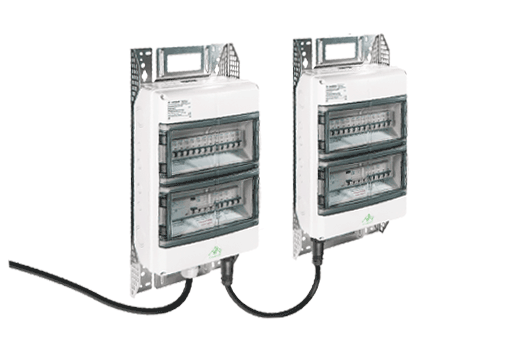

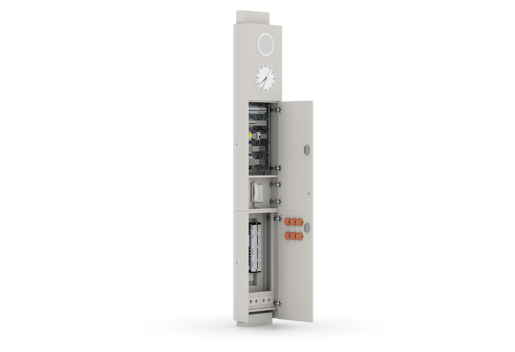

Unsere Systemverteiler gibt es in verschiedensten Ausführungen, sodass wir Anwendungen im Innenbereich (IP2x) als auch im Außenbereich (IP6x) abdecken können.

Standardmäßig sind unsere Systemverteiler aus 1 mm Stahlblech gefertigt. Beim Deckel können Sie zwischen Stahlblech und Acrylglas wählen. Weitere Materialien und Beschichtungen für Gehäuse und Deckel stehen nach Absprache zur Verfügung.

Die Gehäusegröße ist individuell auf Ihre Anforderungen anpassbar. Zugleich nutzen wir die Vorteile der Standardisierung.

Ja, die Wieland Systemverteiler können nach Ihren Wünschen farblich gestaltet werden.
